單相/三相配電柜

一、使用范圍

智能一體化配電柜是一體化配電柜系列，可在室內外使用，適用于高速公路不分奇偶車道廣場供電，樓宇配電、公共設施配電、數據中心機房、5G基站、光伏/儲能電站、礦山/油田等高科可靠性產所。

隨著物聯網（lOT）和人工智能（AI）技術融合，七應用范圍正從傳統工業向智慧化工業快速發展，適用于以下需求場景。

1、對供電持續性要求高。

2、用電規模大且需精細化管理。

3、運維人力有限或環境惡劣。

4、需兼容新能源接入。

5、追求能效于成本優化。

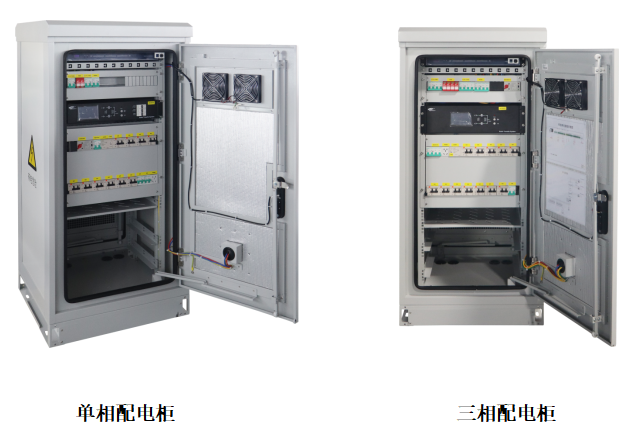

二、設備圖

二、結構

智能一體化配電系列采用厚度20mm內夾EPS防火材料的泡沫夾芯板，由外箱體、內部鈑金件及附件裝配組成，箱體結構緊湊，安裝簡便，密封性能極好，防護等級達到IP55。

一體化戶外機柜采用1單元1艙，前后雙開門，機柜尺寸寬x深x高：650mmx650mmx1400mm；

    機柜 ：內部主要集成物聯網動環主機，STS靜態雙電源切換裝置，智能空開，電源模塊，熔斷器，通訊模塊，發電機接口，ATS切換開關、門磁開關、LED照明，溫控風扇、機架掛板等。

門與門鎖 ：機柜門采用內嵌式結構，門縫間隙緊湊。門開角度>110°，柜門含有限位結構，門限位裝置在門處于“打開”狀態時具有限位作用。門鎖采用拉桿加鎖片三點結構，結構牢固，防盜性強。

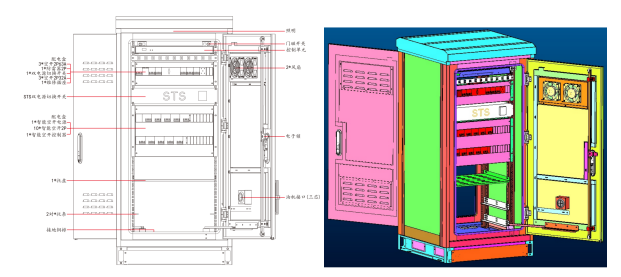

布局圖 ：

3.1結構技術指標

 （1）機柜可以安裝標準19英寸機架；19英寸機架的間距、孔距等機柜內部尺寸結構滿足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求；

 （2）機柜使用有防松裝置的螺紋連接作為結構和承載連接。固定柜體的地腳螺栓采用熱鍍鋅的螺栓；

鉚釘或鉚固螺母排列整齊，沒有歪頭、裂頭及松動。鉚接面沒有下凹、變形或破損。

3.2 門和門限位

A  機柜門使用垂直鉸鏈?zhǔn)介T結構。

B  門限位裝置在門處于“打開”狀態時具備限位作用。

C  門限位裝置在開門時自動激活限位功能，關門時由手動撤消限位功能。

D  門全開時，最大開啟角度大于110°

E  門和門限位裝置經過1000 次開啟/關閉重復操作后，功能完好，無過度的磨損現象。

F  門限位裝置在限位狀態下能承受22m/s的風產生的開關門引起的靜載荷，無機械破壞或功能失效。

3.3 通風窗與濾網設計

（1）在通風窗的出風口處焊接厚度為1mm、規格為16目的不銹鋼網，具有防止蟲和齟齒類動物侵入的功能，在通風窗進風口內側有耐腐蝕的防塵網組件，防塵網組件是厚度為10mm,規格為30ppi過濾器，讓過濾網在折皺式支持網隨折皺式支持網一起折皺，讓過濾器在鋁板框中進行固定。整個防塵網組件采用模塊化設計，便于維護。

（2）風扇出風設計在門板組件上，風扇出風口與機柜設計為垂直角度成35度的百葉窗，雨水順著百葉窗往下流，同時在通風口處還設計有二次防止雨水流入結構。

3.4走線設計、接地保護

3.4.1走線設計

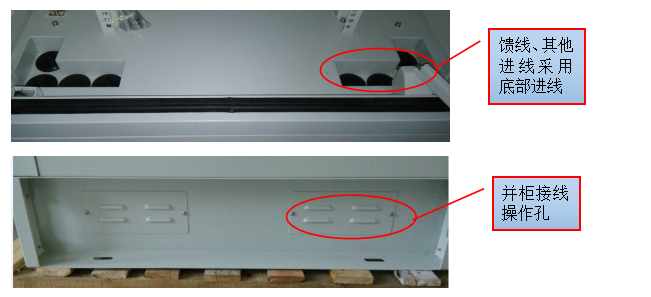

（1）饋線及其他外部線纜均采用底部走線方式；

（2）多標準化機柜之間內部走線采用柜外底座走線方式；

（3）交流線、直流線、信號線、地線分開走線、分開綁扎；

（4）機柜底部設計有過線孔，配置過線膠圈，機柜立柱設計有過線孔且開孔處已磨光，無毛刺。

3.4.2接地保護

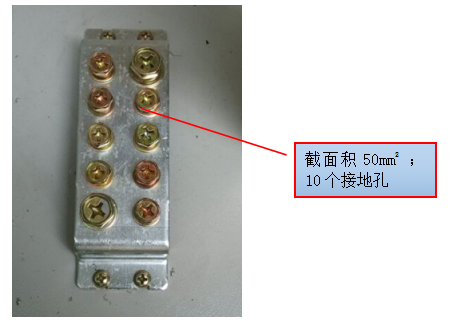

機柜設置接地排，接地排采用具有防腐涂層的銅排，其截面積50mm²，并預留10個大小合適的連接螺孔和配備相應的螺絲；

（1）機柜的金屬部分互連并接至接地排，任意兩點之間的連接電阻小于0.1Ω；

（2）機柜內其它設備的保護地都接至接地排；

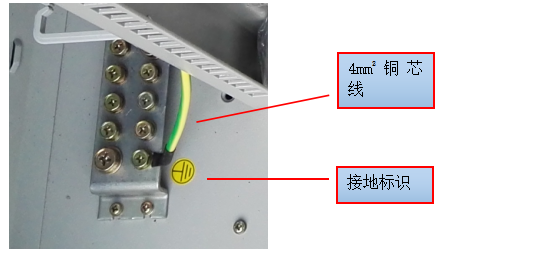

（3）柜內所有接地連線采用國標黃綠相間的電纜，導線截面積是4mm² 的銅芯線；

（1）接地連接點有清晰的接地標識；

（2）機柜必須接入室外接地系統，確保機柜及機柜內設備的接地安全，符合QB-W-011-2007《基站防雷與接地技術規范》相關規定。

3.5防盜設計

3.5.1 門鎖防盜設計

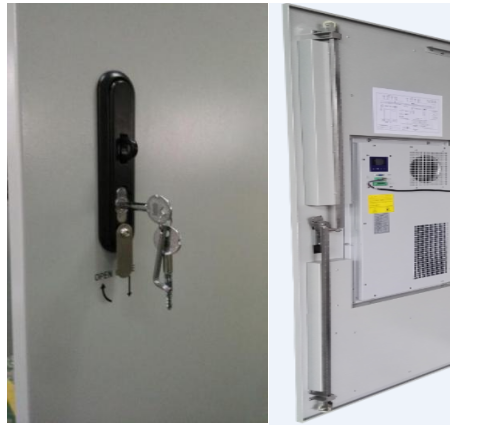

A、采用防盜鎖抗破壞性滿足GA/T 73-1994《機械防盜鎖》中的B級要求，如圖所示；

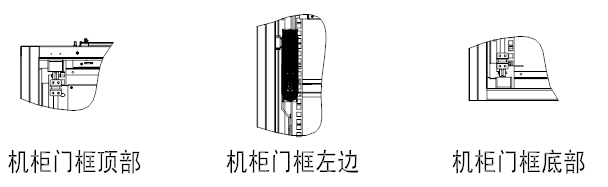

B、防盜鎖與門框采用三點結構防盜

3.6連接緊固

（1） 使用有防松裝置的螺紋連接作為結構和承載連接。固定柜體的地腳螺栓采用熱鍍鋅的螺栓。連接牢固，沒有漏連、虛連現象；

（2） 鉚釘或鉚固螺母排列整齊，沒有歪頭、裂頭及松動。鉚接面沒有下凹、變形或破損。

（3） 門鉸鏈采用內鉸鏈方式。

3.7涂層顏色

機柜表面涂層顏色采用白灰色（RAL7035），如市政建設有特殊要求時，也可采用市政要求的顏色。涂層符合GB/T 3181-2008中的要求。

四、主要技術性能指標

4.1 使用條件：環境溫度：-40℃ ~ +70℃；環境濕度：5%-95﹪RH（+40℃時）；大氣壓力：70KPa ~ 106KPa；

4.2 材料：鍍鋅板；內附20mm保溫材料，具有防潮濕、霉變、鹽霧等惡劣的環境下使用。

4.3 表面處理：脫脂、除銹、防銹磷化（或鍍鋅）、噴塑，柜體表面堅固平整；耐酸堿耐腐蝕，

4.4 具有移動發電機電源接口，發電機和市電能自/手動切換。

4.5 機柜門禁：具備門磁開關，檢測柜門的開啟關閉狀態。

5.6 STS切換裝置：靜態切換裝置STS，雙電源毫秒級切換，無機械觸點，切換時間≤8ms(典型值）

4.7 物聯網監控：溫濕度、門禁、水浸、煙霧等環境量信息檢測傳感器，提供遠程通信接口。

4.8 智能斷路器： 220V/380V/6A-63A可選，遠程分合閘、鎖定、遠程監測、過載保護、電壓保護、電氣火災預警、電氣數據監測。

4.9 具備遠程通信接口，能通過站點監控將實時狀態及故障信息上報網管；

4、10 通訊模塊：配合智慧斷路器使用，使用伸縮式5PIN推拉式針口，采用CAN總線通訊，支持以太網，RS485等有線通訊方式，實時采集線路電壓，電流，漏電流，過流，過載，缺相，三相不平衡等。

4.11 電源模塊：DC12V電源模塊、高度一體化集成，內嵌防雷模塊，最大泄放電20KA；IP20防護等級

4.12 機柜承重 ≥ 600㎏。

4.13 箱體防護等級：IP55 級；

4.14 阻燃：符合GB5169.7 實驗A 要求；

4.15 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X10⁴ M?/500V(DC)；

4.16 耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；

4.17 機械強度：各表面承受垂直壓力＞980N，門打開后最外端承受垂直壓力＞200N。

五、控制軟件平臺

5.1 具備WEB端平臺顯示，實時查看數據，遠程控制，報警彈窗提示，參數設置及修改等。

5.2 電氣數據實時監測：對電氣回路負載，漏電流值，電流，電壓，功率，溫度，打火，浪涌等監測。

5.3 電氣火災預警：報警和消息推送，系統具備在平臺，手機APP進行斷路預警，漏電預警，過流，過壓，欠壓預警，短路報警，漏電報警，過流報警，過載報警，過溫報警。過壓報警，打火報警等。

5.4 數據統計：對電壓，電流，溫度，總電量等數據自動匯總統計，曲線圖或者報表展現。

5.5 能耗監測查看：具有查詢指定時間內的電量數據(電壓、電流），并且導出報警功能。

5.6 過載保護：功率高于預設值時電氣數據接入設備斷開線路并報警。

5.7 過流保護：電流高于預設值時電氣數據接入設備報警。

5.8 過壓保護：電壓高于預設值時電氣數據接入設備報警。

5.9 欠壓保護：電壓低于預設值時電氣數據接入設備報警。

5.10 打火保護：線路持續發生打火現象時電氣數據接入設備斷開線路并報警。

六、安裝底座圖紙

七、包裝運輸和貯存

7.1 包裝

    本機柜包裝根據運輸要求，可選擇紙箱、木架、木箱等包裝方式，具有防潮、防震能力。機柜內附有裝箱單、備附件、合格證、使用說明書等技術文件。

7.2 運輸

本機架能適應各種交通工具的運輸，經包裝的產品在運輸過程中，要求環境溫度在-30℃~+55℃，相對濕度≤90%（+30℃時），應有遮蓬，以免直接受雨淋襲和日光暴曬；裝卸和搬運按包裝箱上刷制的運輸作業標志進行。

7.3 貯存

經包裝的箱體疊放數量不超過包裝箱上刷制的疊放數字。庫房?jī)?nèi)空氣中的酸性、堿性或其它有害氣體，符合環保規定的要求。
